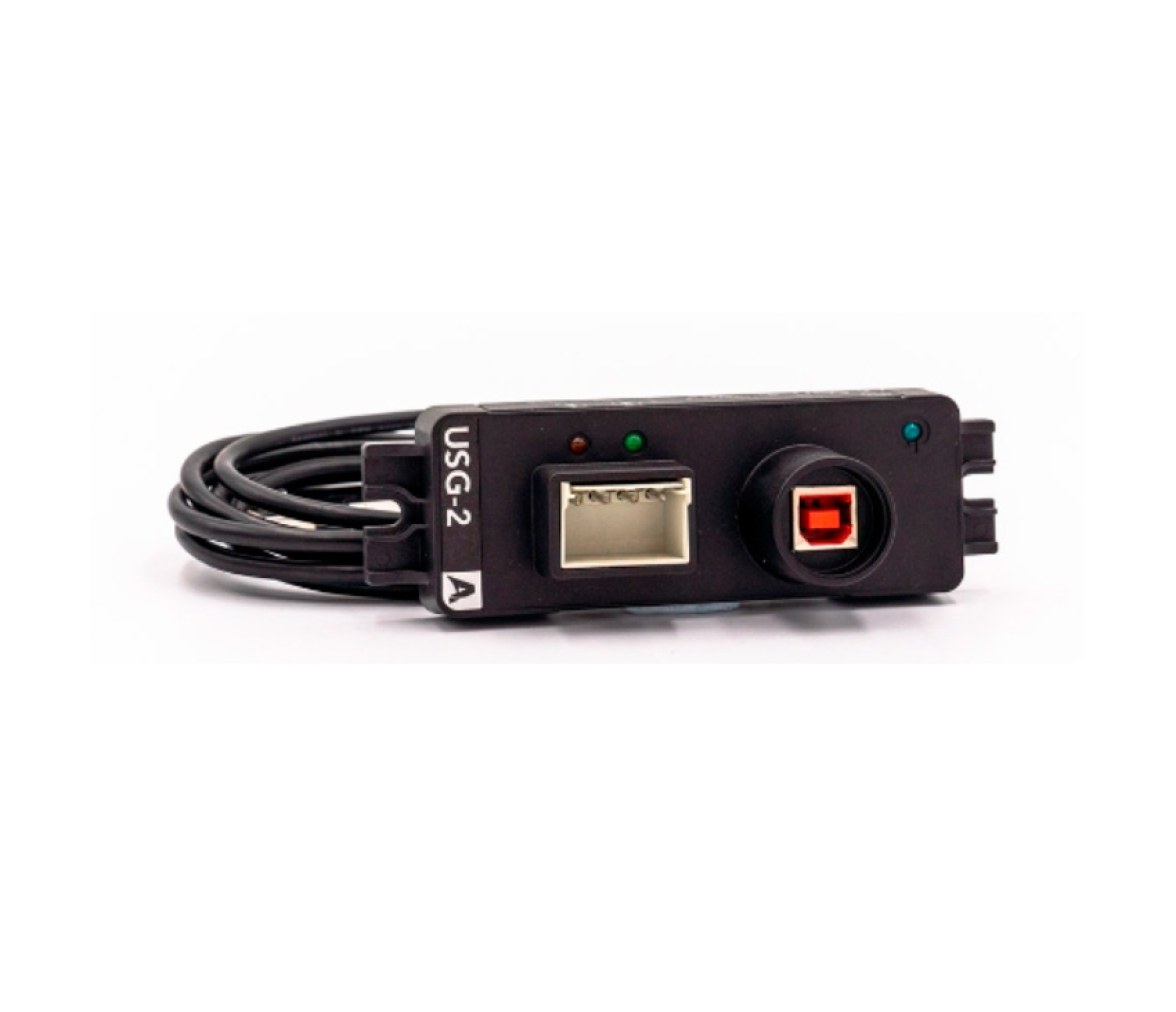

Actisense Cable Adaptador Serial USG-2

Actisense Cable Adaptador Serial USG-2

Ref.: USG-2
181,75 €
IVA incluido
Entrega en 7-10 días
Cómpralo ahora y lo recibes entre el Miércoles 2 de Diciembre y el Lunes 7 de Diciembre.

* Excepto los productos bajo pedido que dependemos de la recepción del mismo.(+ info.)

Descripción del producto

Pasarela USB a serie aislada para conectar un PC a una red NMEA 0183, compatible también con RS422 y RS232. Convierte un puerto USB en un puerto serie bidireccional adecuado para conectarse a un bus de datos marino estándar NMEA 0183, proporcionando una conexión mucho más segura en comparación con los convertidores USB a serie estándar.

El aislamiento eléctrico se proporciona mediante la salida ISO-Drive™ y la entrada optoaislada, lo que hace que la instalación sea simple y libre de bucles de tierra. La entrada utiliza la circuitería de optoaislación Actisense para proteger cualquier equipo conectado de los fallos más comunes del sistema, y puede recibir señales de muy bajo nivel que a menudo son demasiado pequeñas para ser recibidas por un puerto serie de PC.

Casos de uso

Un USG-2 es el método más seguro y fiable para conectar instrumentos NMEA 0183 a un PC. El dispositivo ofrece aislamiento completo y protección tanto para el PC como para el dispositivo conectado, y es la forma más segura de conectar la red de datos de un barco a un PC a bordo.

Muchas aplicaciones marinas utilizan NMEA 0183 como formato de datos en lugar de NMEA 2000. Un ejemplo perfecto es OpenCPN, donde el usuario necesita obtener datos GPS en la aplicación para un posicionamiento preciso. El USG-2 facilita esto creando un puerto COM en el PC para la conexión USB, que luego puede ser abierto por la aplicación a la misma velocidad en baudios que el GPS (típicamente 4800 baudios). El USG-2 es muy sencillo y rápido de cablear, ahorrando tiempo y dinero. Los convertidores serie a USB más económicos del mercado no ofrecen el mismo nivel de protección a los dispositivos conectados, lo que significa que el USG-2 ofrece una conexión mucho más segura.

Características

  • Compatible con NMEA 0183, RS422 y RS232
  • Tecnología ISO-Drive™
  • Conector enchufable sin tornillos con cierre de seguridad y alivio de tensión
  • Electrónica encapsulada
  • Puerto USB de alta retención
  • LEDs de diagnóstico y alimentación
  • Velocidades en baudios de 300 a 230400 bps
  • Montaje en mamparo, con kit opcional para riel DIN
  • Conector enchufable sin tornillos

Beneficios

  • Entradas y salidas protegidas contra sobretensión, ESD y cortocircuitos
  • Instalación sencilla
  • Protege el PC de daños
  • Elimina bucles de tierra

Especificaciones técnicas

Alimentación (USB)

Fuente de alimentación: Bus powered. Corriente máxima del bus: 50 mA.

Puerto NMEA 0183 – Talker y Listener

  • Número de puertos de Listener/Entrada: Un Listener NMEA 0183 aislado
  • Número de puertos de Talker/Salida: Un Talker NMEA 0183 aislado
  • Compatibilidad: Totalmente compatible con NMEA 0183, RS422 y RS232. Compatible con Listener RS485
  • Aislamiento galvánico: Aislamiento del Talker y Listener NMEA 0183
  • Velocidad / Baudios: 4800 a 230400 bps
  • Conectividad: Conector enchufable sin tornillos con cierre de seguridad e interruptor integrado. Utiliza abrazadera tipo jaula para cables de 12 a 24 AWG (sólidos o trenzados)
  • Tensión de salida del Talker: >2,0 V (diferencial) en 100Ω
  • Corriente de salida del Talker: máximo 20 mA
  • Protección de salida del Talker: Cortocircuito y ESD
  • Tolerancia de entrada del Listener: -15 V a +15 V continuo
  • Protección de entrada del Listener: Limitación de corriente, protección contra sobrecarga hasta 40 V DC y protección ESD

Puerto USB

  • Compatibilidad: USB 1.1, 2.0 y 3.0
  • Velocidad / Baudios: 300 a 230400 baudios
  • Conectividad: Receptáculo tipo-B de alta retención (el cable suministrado incluye un tapón de sellado USB tipo-B personalizado)
  • Fuerza de extracción: 1,5 kg
  • Drivers (últimos OS): Windows XP, Vista, 7, 8, 10, 11 y MAC OS X suministrados en CD y en la web de Actisense

Parte mecánica

  • Materiales: Carcasa – ABS (PA-765), retardante a la llama UL94 V-0; encapsulante PCB – poliuretano, retardante a la llama UL94 V-0; Conector enchufable sin tornillos – PPA-GF con resorte CrNi y contactos plateados
  • Montaje: Montaje en mamparo (tornillos autorroscantes incluidos) o kit opcional para riel DIN disponible
  • Peso: Cuerpo principal 65 g, cable USB 70 g
  • Longitud del cable USB: Cable USB Type-A a Type-B de 2,0 m blindado, incluyendo tapón de sellado USB tipo-B personalizado

Aprobación y Certificaciones

  • EMC: EN 60945 (secciones 9 y 10)
  • Protección ambiental: IP67 (electrónica encapsulada)
  • Temperatura de operación: -25°C a +70°C
  • Temperatura de almacenamiento: -40°C a +85°C
  • Humedad relativa (RH): 0 a 93 % RH
  • Garantía: 3 años (5 años si se registra)
