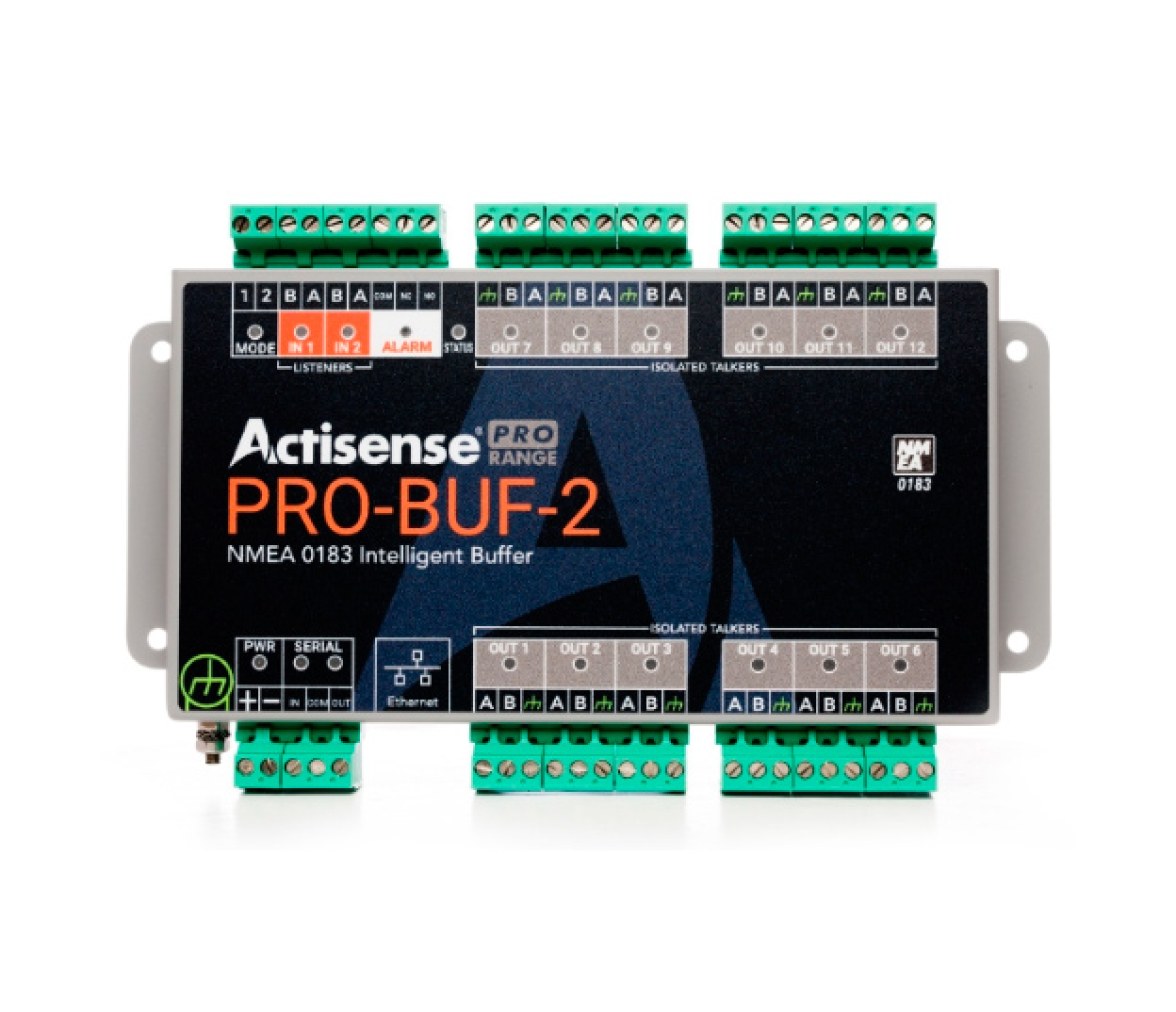

Presentamos el Actisense® PRO-BUF-2, el buffer inteligente aprobado por tipo de la gama PRO.
Dos entradas OPTO-aisladas y doce salidas ISO-Drive™ aisladas. Ofrece protección de los dispositivos y una excelente flexibilidad, todo en un solo producto.
El PRO-BUF-2 es robusto, con carcasa de acero inoxidable, y proporciona aislamiento en todas las entradas y salidas. Con dos entradas NMEA 0183, doce salidas NMEA 0183, un puerto serial bidireccional y un puerto Ethernet, el PRO-BUF-2 es una solución perfecta para embarcaciones de recreo de gran tamaño, transporte comercial y es una excelente adición para sistemas que requieren dispositivos aprobados por tipo.
Está diseñado para adaptarse a la mayoría de los sistemas NMEA 0183 y listo para usar “fuera de la caja” simplemente conectando las entradas de dos modos según se requiera.
El Buffer Inteligente NMEA 0183
Los modos básicos de operación configurables manualmente incluyen variaciones de modos buffer, auto-switch inteligente y modos combinados.
Para todas las demás configuraciones, dejar las entradas de modo flotando selecciona el “Modo de Configuración del Usuario”. La herramienta de configuración basada en web permite una personalización completa del PRO-BUF-2 y es compatible con todos los sistemas operativos populares. Usar esta herramienta permite ajustar finamente los datos disponibles en cada salida.
Para hacer la instalación rápida y sencilla, el PRO-BUF-2 cuenta con conectores enchufables de 2 partes que permiten el uso de terminales de tornillo*, y un sistema profesional de montaje en riel DIN (riel DIN no incluido). El dispositivo también puede montarse directamente en el mamparo.
LEDs indicadores muestran alimentación, datos entrantes, datos salientes y estado de alarma para facilitar el diagnóstico.
Las estadísticas de datos y la indicación de carga a través de la herramienta web proporcionan una vista en tiempo real de los datos.
Situación de uso:
Los buffers se utilizan normalmente para distribuir los datos de un instrumento a múltiples listeners conectados. Conectar varios listeners directamente a un talker puede ser problemático, incluyendo problemas de capacidad de corriente y de cableado. Usar un buffer elimina estos problemas y permite una distribución segura y robusta de los datos.
Un ejemplo de esto podría ser en una embarcación comercial con un solo GPS y múltiples pantallas NMEA 0183 o cuatro pantallas ECDIS. Para que todas estas pantallas reciban los datos del GPS, puedes usar un buffer para enviar la salida a cada pantalla, mientras mantienes un aislamiento completo.
Con el PRO-BUF-2, los datos pueden filtrarse, dejarse pasar o bloquearse, además de monitorearse, proporcionando una mayor flexibilidad y control sobre todos los datos de los instrumentos.
• 2 entradas opto-aisladas
• 12 salidas NMEA 0183 ISO-Drive
• Puerto Ethernet
• Modos de operación flexibles
• Ajuste automático de la velocidad de transmisión (Baud Rate) en las entradas
• Opciones de salida de alarma
• Herramienta de configuración basada en web
• LEDs de diagnóstico
• Filtrado y enrutamiento avanzado de datos
• 2 módulos virtuales Auto-switch
• Estadísticas de datos e indicación de carga a través de la herramienta web
• Diseñado para alimentación de 12 / 24 Voltios
• Preparado para el futuro con firmware fácilmente actualizable
• Sistema de conectores enchufables de 2 partes
• Carcasa de acero inoxidable con opción de montaje en riel DIN
• Aprobado por tipo (RINA)
• Opciones de configuración flexibles para buffer, auto-switch o combinación de datos NMEA
• ISO-Drive separa el Listener del Talker para proteger tanto el PRO-BUF como cada dispositivo conectado
• Conexión de datos bidireccional rápida hacia software de monitoreo y control
• PRO-BUF se puede configurar desde cualquier navegador web en cualquier sistema operativo
• Funciona listo para usar sin configuración en instalaciones básicas, o puede configurarse fácilmente por el usuario según sea necesario
• La salida de relé es compatible con sistemas de alarma a bordo, y la sentencia de alarma NMEA puede mostrarse y accionarse en un MFD
• Acceso fácil a través de la red, sin necesidad de mover el dispositivo o conectarlo por serial al PC
• Verificación visual rápida da confianza al usuario de que cada entrada y salida está transmitiendo datos
• Las funciones pueden usarse para ajustar finamente los datos, evitando sobrecarga de información en las salidas y los dispositivos conectados
• Permite selección automática de prioridad de datos entre dos dispositivos del mismo tipo (por ejemplo, GPS)
• Muestra los datos NMEA 0183 en cada puerto I/O y la frecuencia de llegada, ideal para diagnósticos de bajo nivel
• Permite su uso en sistemas de alimentación de 24V DC en embarcaciones grandes
• Funciones adicionales en futuras versiones de firmware se pueden acceder mediante un simple proceso de actualización a través del Actisense Toolkit vía Ethernet
• Instalaciones rápidas y soporte para terminales con y sin tornillo, ideal para intercambios de diagnóstico rápidos
• Mayor durabilidad, facilidad de instalación y alto rendimiento
• Puede instalarse en embarcaciones reguladas por normas de sociedades de clasificación
Puerto NMEA 0183 – Listener & Talker
• Número de Puertos Listener / Entrada: 2 Listeners NMEA 0183 aislados
• Número de Puertos Talker / Salida: 12 Talkers NMEA 0183 aislados
• Compatibilidad: Totalmente compatible con NMEA 0183, RS422 & RS232. Compatible con Listener RS485
• Velocidad / baud rate: 4800 a 38400 bps
• Voltaje de Salida del Talker: >= 2,2V (diferencial) en 100 ohm
• Corriente de Salida del Talker: 20 mA máximo por salida
• Protección de Salida del Talker: Cortocircuito y ESD
• Indicador de Datos del Talker: LED, Naranja (parpadea al ritmo de los datos)
• Tolerancia de Voltaje de Entrada del Listener: -15 V a +15 V continuo, -35 V a +35 V a corto plazo (< 1 segundo)
• Protección de Entrada del Listener: Limitación de corriente, protección contra sobrevoltaje hasta 40 VDC y protección ESD
• Indicador de Datos del Listener: LED, Verde (parpadea para indicar entrada válida)
• Conectores: Terminales de tornillo enchufables de 2/3 vías, paso de 5,08 mm
Puerto Serial
• Compatibilidad: Compatible con RS422 & RS232. Compatible con Listener RS485
• Velocidad / baud rate: 4800 a 115200 bps
• Voltaje de Salida: >= 2,1V (diferencial) en 100 ohm
• Corriente de Salida: 20 mA máx.
• Protección de Salida: Cortocircuito y ESD
• Tolerancia de Voltaje de Entrada: -15 V a +15 V continuo, -35 V a +35 V a corto plazo (< 1 segundo)
• Protección de Entrada: Limitación de corriente, protección contra sobrevoltaje hasta 40 VDC y protección ESD
• Indicadores de Datos: LED: Verde = Recibir, Naranja = Transmitir
• Conectores: Terminales de tornillo enchufables de 3 vías, paso de 5,08 mm
Puerto Ethernet
• Interfaz Host: 10/100BaseT, detección automática de polaridad
• Protocolos Soportados: TCP/IP para configuración y actualización de firmware, TCP/IP y UDP para comunicaciones NMEA 0183
• Indicadores: Verde = Link/Actividad, Amarillo = 100 Mbps
• Conector: RJ45
Aislamiento
• Listener NMEA 0183: Opto-aislado, probado Hi-Pot a 1000V
• Talker NMEA 0183: Usa IsoDriveTM, probado Hi-Pot a 1000V
• Puerto Serial: Usa IsoDriveTM, probado Hi-Pot a 1000V
• Relé de Alarma: Probado Hi-Pot a 1000V
• Puerto Ethernet: 2kV durante 60s
Entradas de Modo
• Rango de Voltaje de Entrada: 0 a 35V DC
• Protección: Sobretensión transitoria y protección ESD
• Conectores: Terminales de tornillo enchufables de 2 vías, paso de 5,08 mm
Salida de Alarma
• Contactos: Común, Normalmente Abierto y Normalmente Cerrado
• Indicador de Alarma: LED, Rojo indica una condición de alarma válida
• Clasificación de Contactos: 35VAC / 50VDC
• Conectores: Terminales de tornillo enchufables de 3 vías, paso de 5,08 mm
Mecánica
• Material de la Carcasa: Acero Inoxidable 316
• Dimensiones: 210 mm (W) x 128 mm (H) x 27 mm (D)
• Peso: 530 g
• Montaje: Montaje en mamparo o riel DIN (kit DIN 1)
Aprobaciones y Certificaciones
• EMC: IEC 60945:2002-08, DNVGL-CG-0339:2019 & IACS UR E10 Rev7
• Distancia Segura del Compás: 750 mm
• Certificado de Aprobación Tipo: RINA
• Temperatura de Operación: -25 a +70°C
• Temperatura de Almacenamiento: -40 a +85°C
• Humedad Relativa (RH): 95% @ 55°C
• Protección Ambiental: IP40
• Garantía: 5 Años
