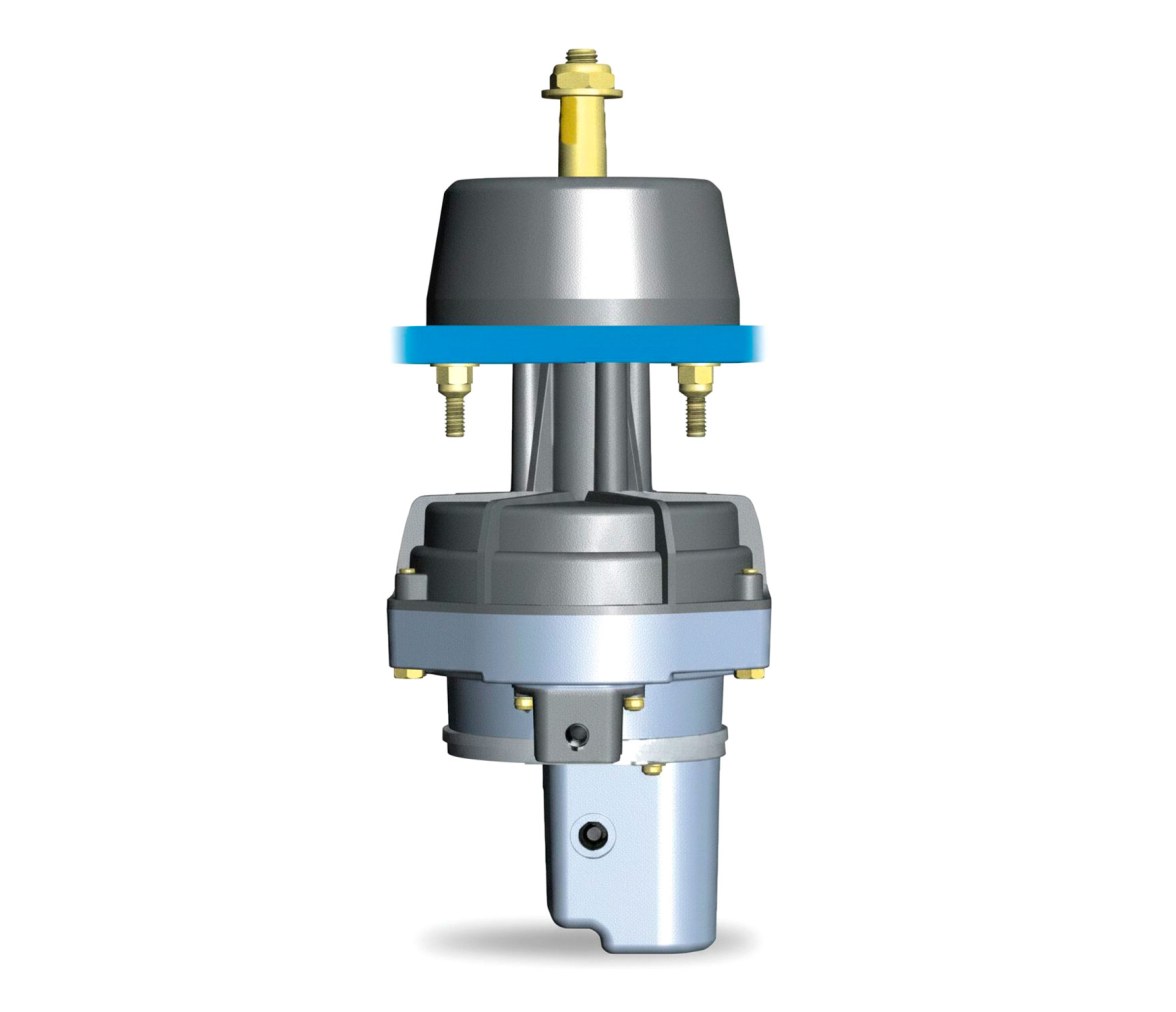

Drive de Dirección para Timón Recto Tipo S

Ventajas destacadas

Esta unidad compacta reemplaza por completo el timón manual existente y se oculta totalmente detrás del panel de instrumentos, ofreciendo una instalación profesional y discreta. El accionamiento está recomendado para embarcaciones con una velocidad máxima de 65 km/h (40 mph) y no debe instalarse en embarcaciones que puedan superar esta velocidad. El sistema debe evitarse en embarcaciones donde la potencia máxima del motor exceda la clasificación indicada en la placa del fabricante. Si la embarcación cuenta con sistemas específicos como Teleflex Safe T, Teleflex Big T, Uflex T71, Uflex T73NR o Uflex T81, es necesario instalar un adaptador de cable antes de la instalación. Para sistemas de dirección de piñón y cremallera, el cable de dirección debe reemplazarse por un Morse 304411 o Teleflex SSC52. El accionamiento está diseñado para producir un empuje máximo de cable de 136 kg, lo que lo hace adecuado para la gran mayoría de embarcaciones con dirección por cable. Sin embargo, algunas embarcaciones con sistemas de dirección por cable pueden tener una dirección muy rígida o cargada en una dirección debido al diseño del casco. Generalmente, el accionamiento dirigirá embarcaciones que no requieran más de 7 kg de fuerza en el borde de un volante de 35 cm de diámetro para mantener un rumbo, lo que equivale a 1,2 kgm de par. Si el par de entrada del volante supera esta cifra, se recomienda utilizar un sistema de accionamiento lineal hidráulico. Si el sistema de dirección existente es de tipo NFB (sin retroalimentación), el accionamiento puede instalarse,

Integracion y compatibilidad

La unidad de accionamiento reemplaza o se utiliza junto con marcas comunes de timones mecánicos rotativos y de piñón y cremallera, siendo compatible con cables rotativos Morse 304411 y Teleflex SSC52 sin modificaciones.

Detalles clave

• Sistema de accionamiento rotativo mecánico para piloto automático en embarcaciones menores
• Compatible con configuraciones de eje recto estándar y retroalimentación del timón integrada
• Reemplaza el timón manual existente, ocultándose detrás del panel de instrumentos
• Velocidad máxima recomendada: 65 km/h (40 mph)
• Fuerza máxima de empuje/arrastre del cable: 136 kg
• Par máximo: 1,2 kgm (7 kg en volante de 35 cm)
• Dimensiones (An x Al x Prof): 145 x 200 x 360 mm
• Peso: 4,6 kg (10,14 lbs)
• Tipo de montaje: Panel de instrumentos (Dash)
• Garantía: 2 años
