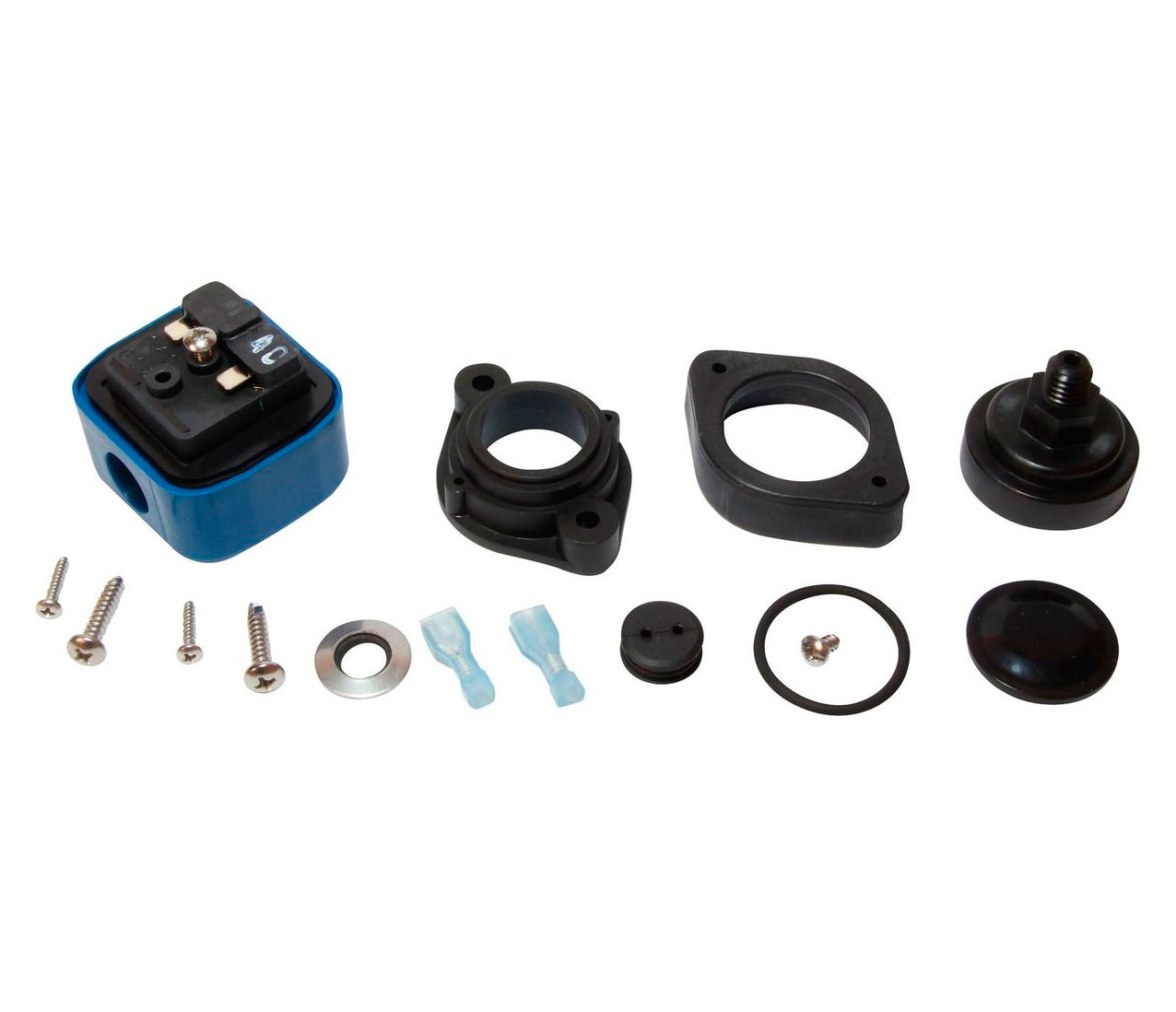

Jabsco Kit Servicio Presostato Bomba de Presión 40 Psi + Kit Adaptador

Antes de comenzar el mantenimiento de la bomba, DESCONECTE la alimentación eléctrica.

• Abra una salida para aliviar la presión del sistema. Si la bomba está situada por debajo del depósito de suministro, asegúrese de que la válvula del depósito esté cerrada para evitar fugas de agua durante el mantenimiento.

• Desconecte los cables de los terminales y retire el presostato antiguo de la bomba.

• Determine el modelo y la versión de la bomba consultando el diagrama anterior.

• Monte las piezas correspondientes a su modelo siguiendo la secuencia indicada.

• Apriete los tornillos intermedios (si se utilizan) a un par de 15 pulgadas-libra.

• Apriete los tornillos del presostato a un par de 7 pulgadas-libra.

• Sustituya los terminales por los nuevos terminales suministrados con este kit.

Nota: El tornillo premontado en la parte frontal de la carcasa del presostato es el tornillo de ajuste de presión. Este presostato viene preajustado de fábrica, NO LO AJUSTE. Un ajuste incorrecto podría provocar daños en el sistema o incluso lesiones. Cualquier ajuste distinto del realizado en fábrica anulará la garantía.

• En la parte exterior de la cubierta de plástico del presostato hay un orificio para fijar la cubierta al presostato una vez instalado en la carcasa de la bomba.

• Se suministra un tornillo independiente para esta instalación. Los modelos antiguos de presostatos Jabsco no utilizaban cubierta o incorporaban un protector de goma.

• Cierre todas las salidas.

• Conecte la alimentación eléctrica de la bomba.

• Abra una salida para purgar el aire atrapado en el sistema.

• Cuando dejen de salir burbujas, cierre la salida y compruebe que la bomba se apaga automáticamente.

• Compruebe que no haya fugas y que el funcionamiento sea correcto.

Aplicable únicamente a los modelos de las series 36800, 36950, 36970 y 37215.

Nota: Al sustituir el presostato de su bomba Jabsco, es importante comprobar que el amortiguador de pulsaciones no esté colapsado ni deteriorado.

• Desconecte la alimentación eléctrica de la bomba.

• Purgue el sistema de agua abriendo las salidas.

• Desconecte la bomba de la instalación y retire la placa base de la bomba.

• El amortiguador de pulsaciones es la gran cámara de goma situada directamente debajo de la placa base.

• Si el amortiguador está blando, deformado o presenta cortes, deberá sustituirse.

• Asegurarse de que el amortiguador esté firme y conserve su elasticidad ayudará a minimizar los ciclos de encendido y apagado de la bomba y garantizará un rendimiento óptimo.
