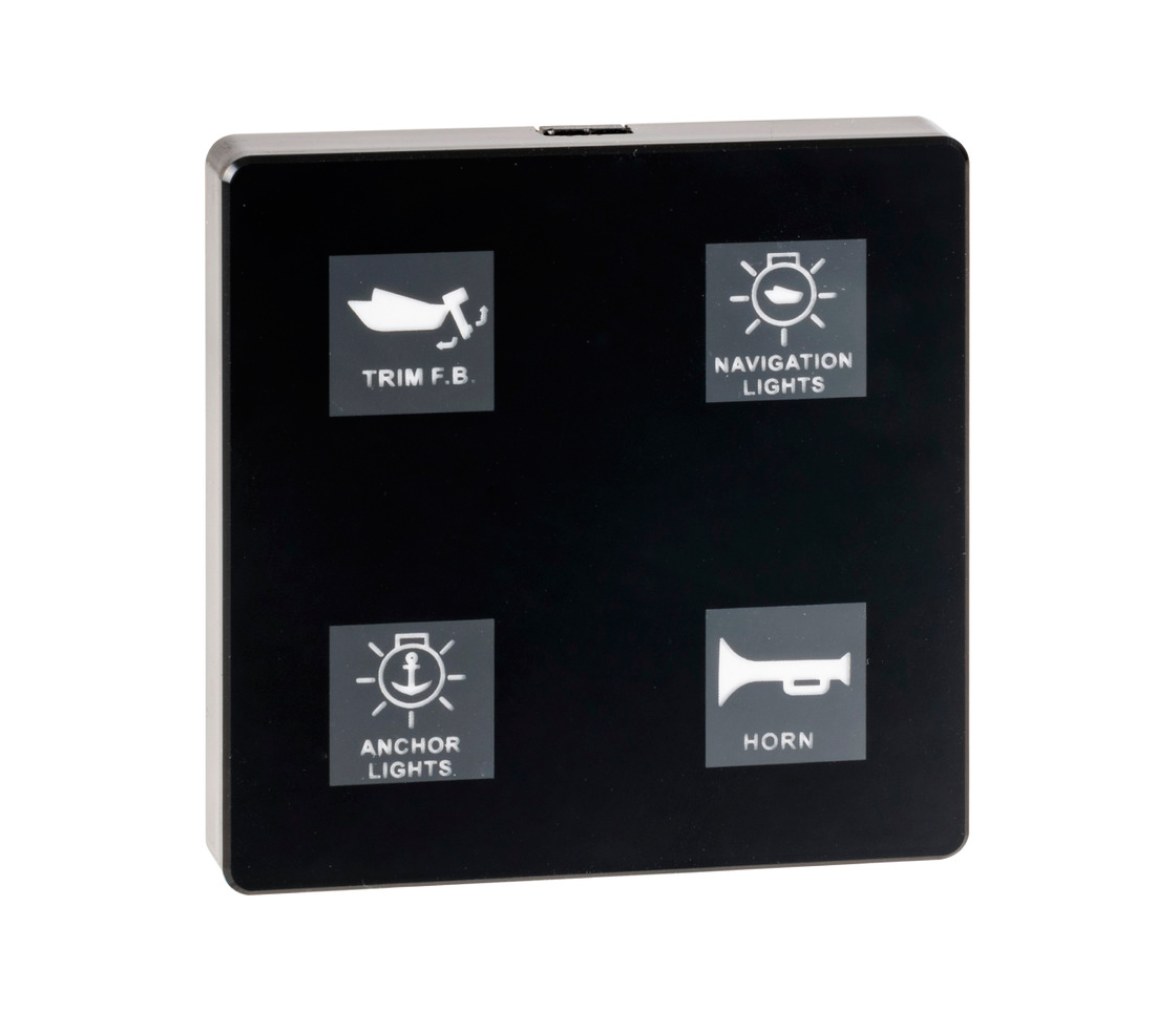

El panel de cristal táctil modular incorpora símbolos retroiluminados y se suministra con una tarjeta de 48 adhesivos para aplicar bajo el cristal, que muestra las funciones del panel. Así, la superficie queda lisa y con el efecto de un panel impreso.
- ON-OFF tradicional: pulse una tecla para activar/desactivar la función correspondiente. Ejemplo: COCKPIT LIGHTS.
- Temporal (ON)-OFF: esta función solo está activa mientras la tecla está pulsada. Ejemplo 1: interruptor - BOCINA. Ejemplo 2: interruptores - SUBIDA/BAJADA DE LAS VENTANAS.
- ON-OFF alterno: se pueden configurar dos teclas para activar una función y desactivar otra, y viceversa. Ejemplo: BOMBA DE LIMPIEZA en modo manual/automático.
Las teclas están retroiluminadas en amarillo cuando están en modo estándar, en azul cuando la función está activa y en rojo en caso de cortocircuito.
Modularidad y conexión

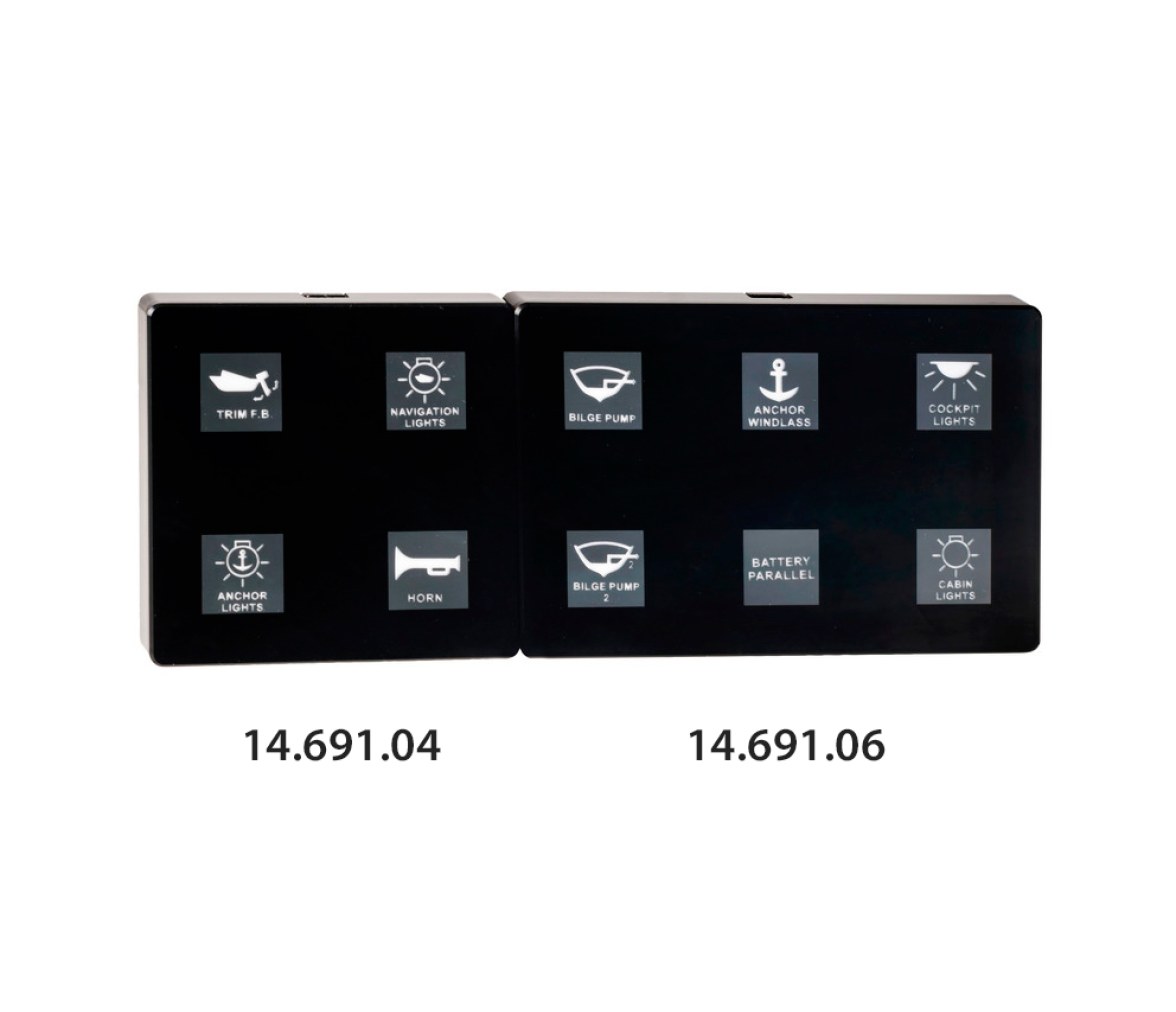

Los paneles están diseñados para ser modulares: si se colocan uno al lado del otro en posición vertical y/u horizontal, parecen un único panel integrado con 4, 6, 8 (4 + 4), 10 (6+4), 12 (6 + 6) interruptores, etc.
La conexión entre la central y el panel está precableada con un conector rápido. La longitud del cable es de 1,5 m, con la posibilidad de añadir una extensión de 1,5 m adicionales.
Protección
El módulo MOSFET es una protección contra las sobrecargas y las inversiones de tensión. El CAN-BUS está equipado con 4 ó 6 fusibles térmicos que se activan en caso de cortocircuito (tecla de función iluminada en rojo).
El fusible puede restablecerse automáticamente una vez resuelto el cortocircuito y la tecla se ilumina entonces en amarillo.
Paneles con certificación CE, grado de protección IP67.
Características
| Referencia |
Interruptores |
Potencia disyuntor |
Voltaje |
Panel |
Orificio instalación |
Unidad de control |
Cable alargador |
| 14.691.04 |
4 |
1x5A; 2x10A; 1x15A |
12/24V |
62 x 62 x 10 mm |
16 mm |
100.5 x 152 mm |
14.691.90 |
