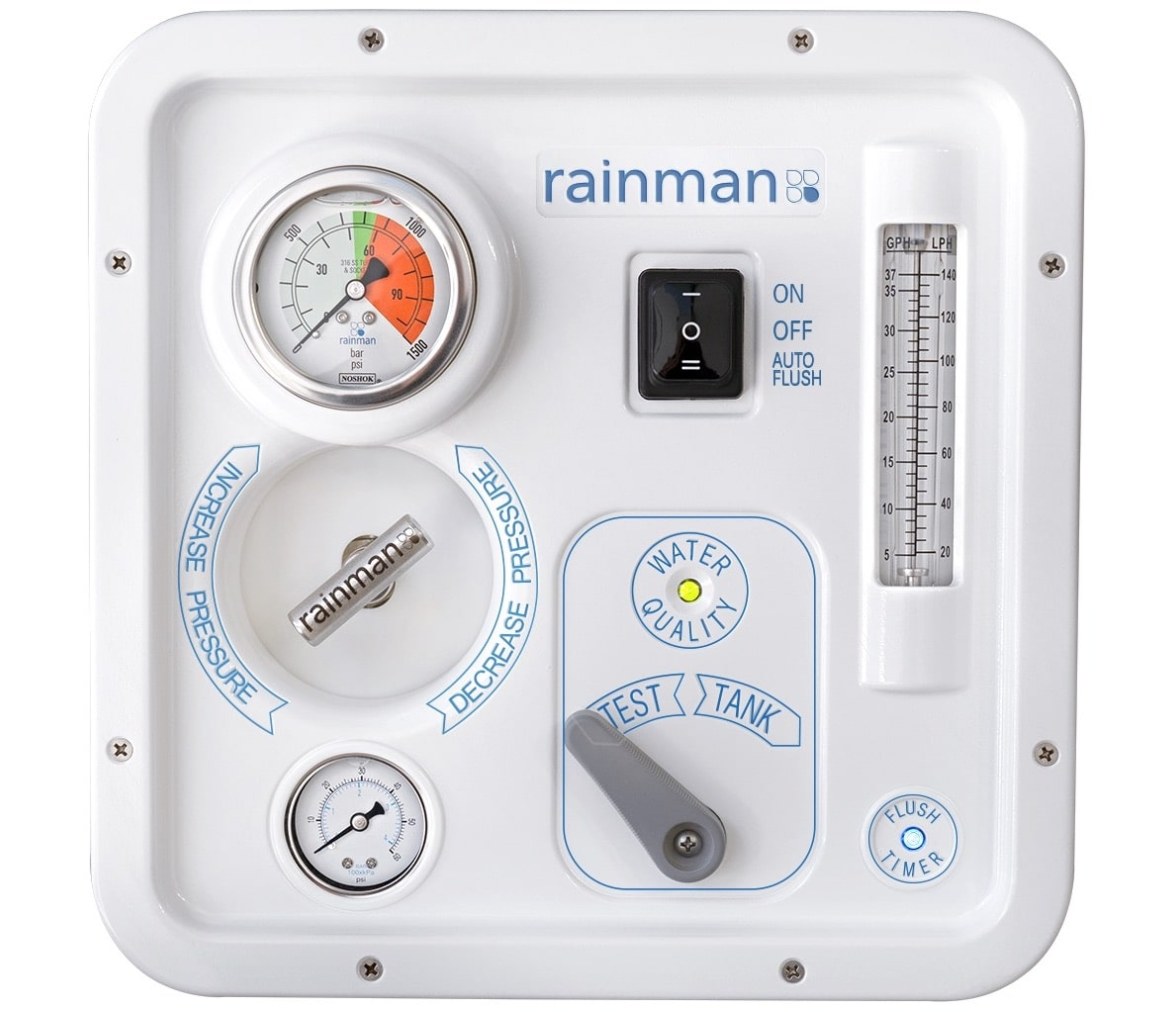

Rainman Panel de Control

Panel: 280 x 280 mm (11 ″)
Recorte: 250 x 250 mm (9,9 ″)
Profundidad detrás del panel: 155 mm (6,1 ″)
La caja de registro con puerta es opcional para su uso con el panel empotrado. Se puede utilizar para mantener ordenadas las mangueras y el cableado, pero no es obligatorio. Si desea usarlo, necesitará acceso físico a la parte posterior de la superficie en la que está montando el panel.

Utilice la plantilla de papel incluida y una sierra de calar para cortar el agujero cuadrado principal. Solo se deben usar cuatro orificios en la plantilla de papel si está montando la caja del gabinete en la parte posterior del panel de control. Estos orificios deben ser orificios avellanados de 4,5 mm (3/16 ″).

Para los ocho orificios de montaje en la cara del panel de control, es mejor usar el panel como plantilla para perforar los orificios de 3,2 mm (1/8 ″).
