Spinlock Organizador de cubierta TSR para reenvío de cabos

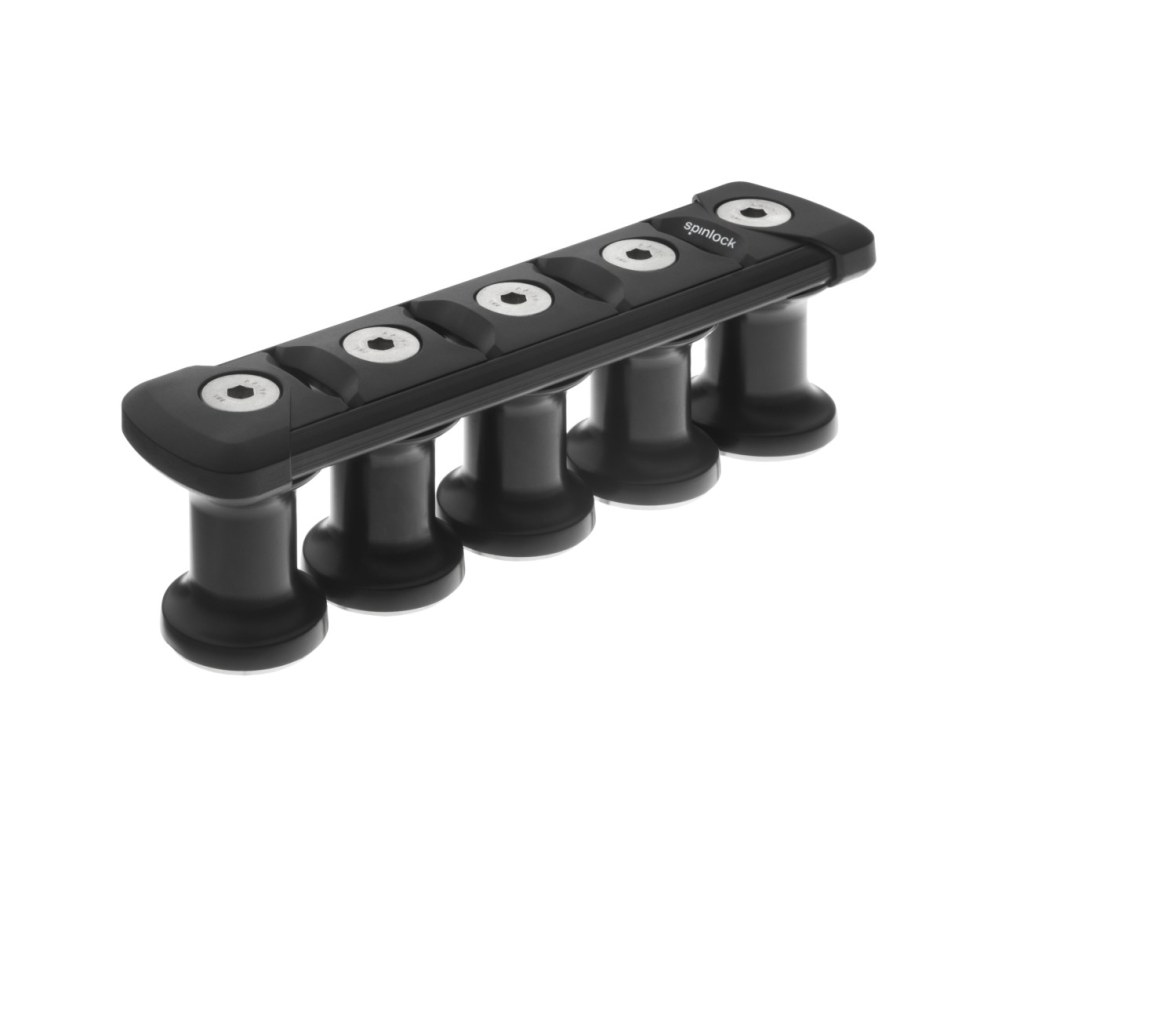

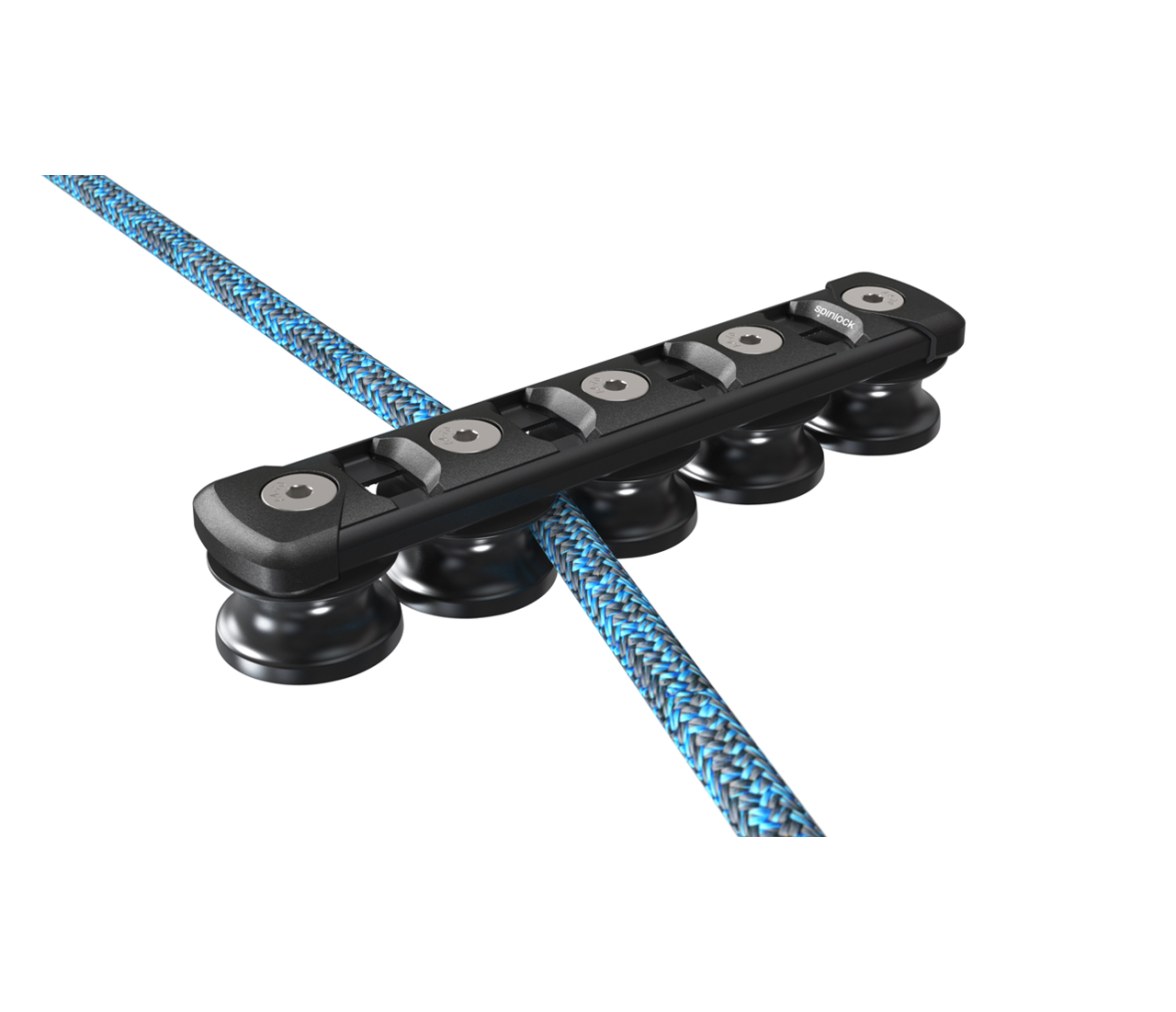

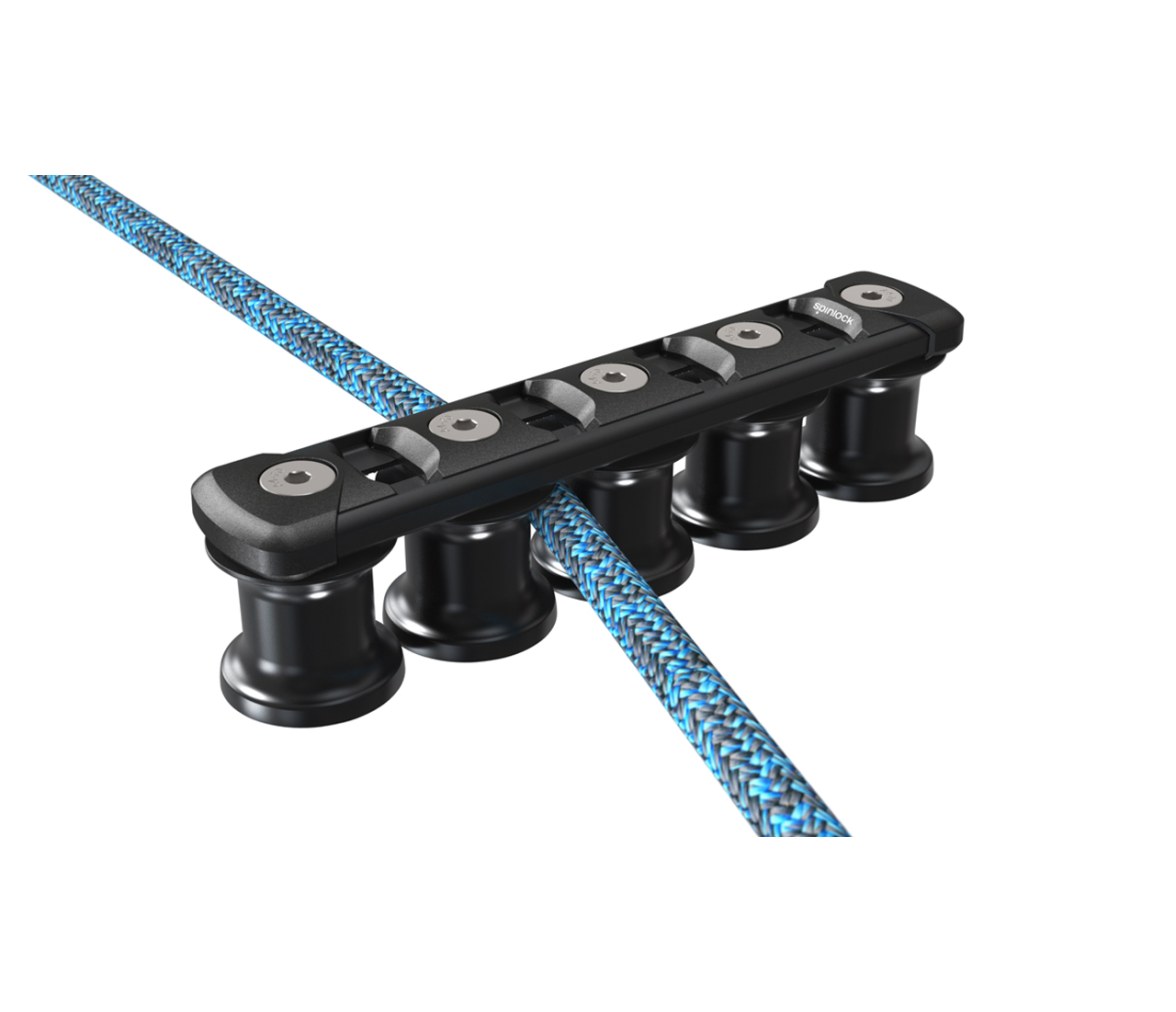

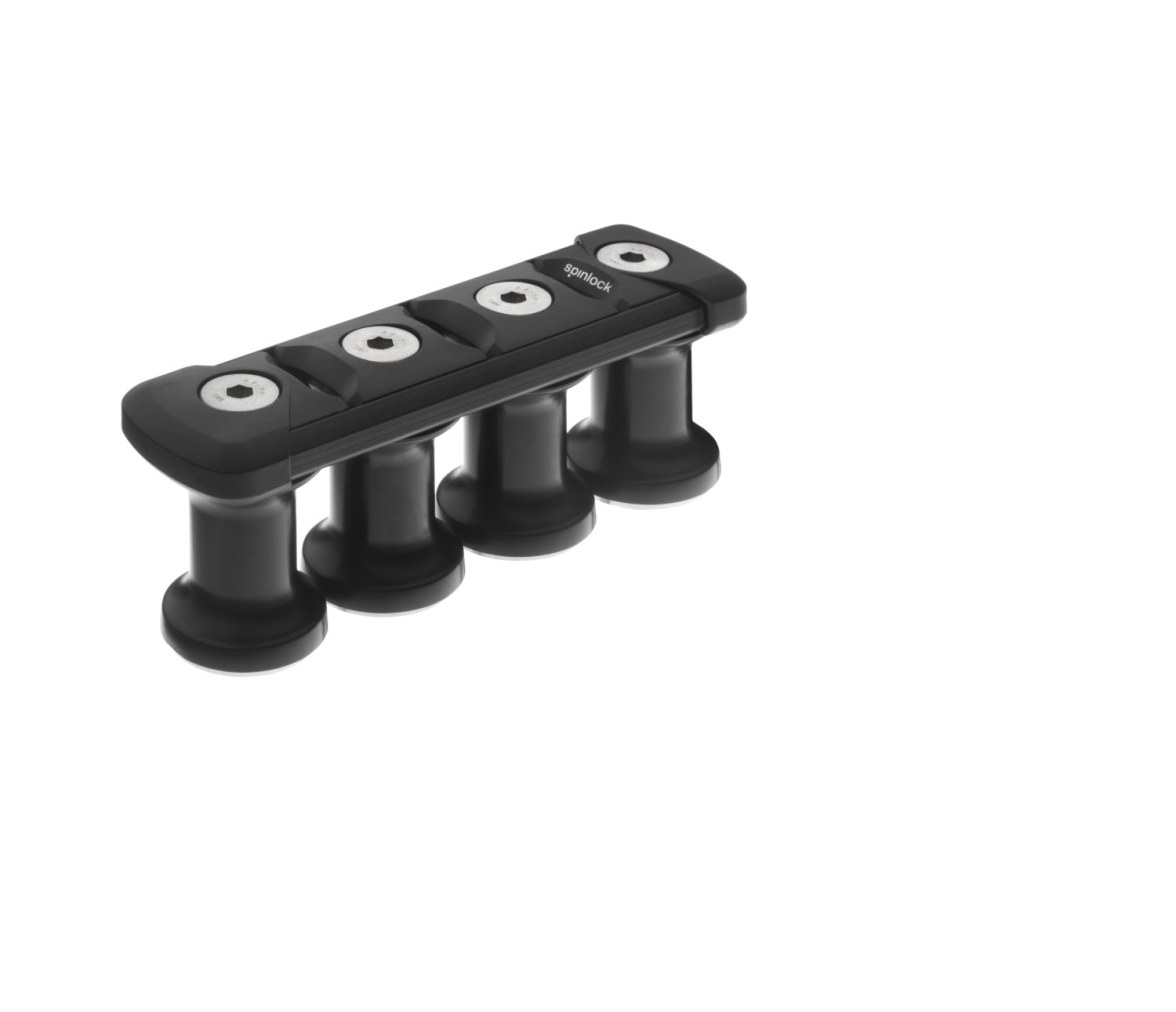

Organizador de cubierta TSR Aft diseñado para el reenvío de cabos con alta carga, específicamente para desviar líneas desde stoppers y mordazas. Este componente ofrece una solución modular y personalizable para aplicaciones náuticas de alto rendimiento.

Características principales

• Roldanas: Roldanas de aleación de 20 mm y 30 mm de diámetro, todas rotativas con rodamientos lisos.

• Roldanas de 30 mm: Ideales para desviar grandes ángulos de deflexión y cabos de gran diámetro.

• Rieles superiores: Rieles superiores de aleación para una construcción robusta.

• Roldanas fijas: Las roldanas fijas pueden insertarse en el organizador para aumentar aún más las cargas de deflexión.

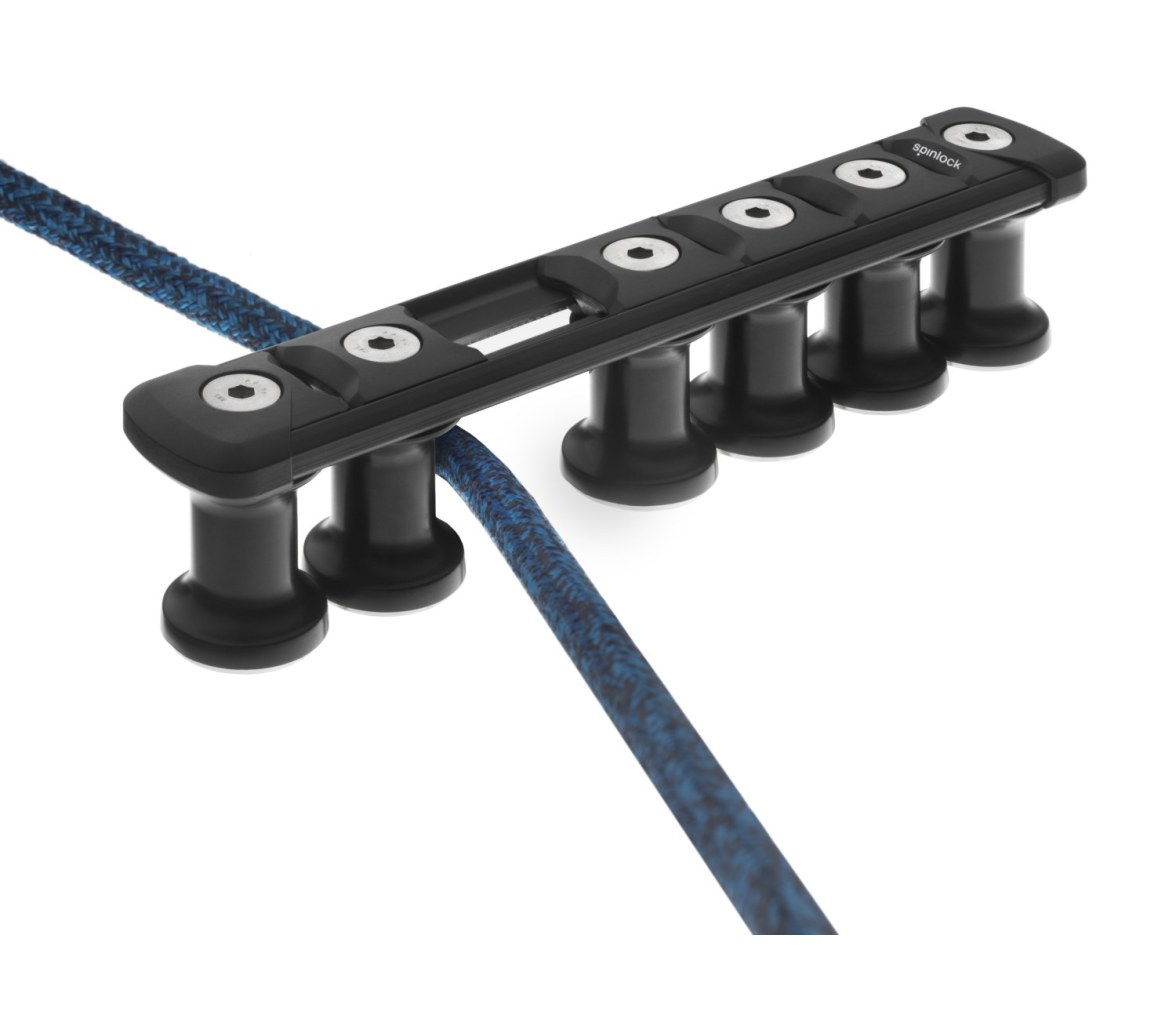

• Diseño modular: Diseño y ensamblaje modulares; las roldanas se pueden mover a cualquier espaciado.

• Optimización: Los diámetros de las roldanas se pueden optimizar para cada aplicación específica.

• Forma tulipán: El diseño en forma de tulipán reduce la fricción proveniente de la deflexión vertical.

• Perfil bajo: Diseño de perfil bajo que se integra discretamente en la cubierta.

• Instalación: Inserción y extracción sencilla de cabos sin fin.

• Eje central: Eje central diseñado para distribuir la carga a través del laminado.

• Personalización: Espaciado de roldanas personalizado disponible.

• Materiales: Piezas de titanio disponibles bajo solicitud para reducir aún más el peso.

Tabla de cargas

• Carga roldana 20 mm: 1500 kg.

• Carga combinada total (20 mm): 750 kg x número de roldanas.

• Carga de cabo con deflexión 30° (20 mm): 3000 kg.

• Carga de cabo con deflexión 60° (20 mm): 1500 kg.

• Carga roldana 30 mm: 2500 kg.

• Carga combinada total (30 mm): 1250 kg x número de roldanas.

• Carga de cabo con deflexión 30° (30 mm): 5000 kg.

• Carga de cabo con deflexión 60° (30 mm): 2500 kg.

Consejos de la gama TSR

• Uso de titanio: Especifique titanio cuando el ahorro de peso sea prioritario.

• Modelo Tsrl: Utilice las versiones de roldana baja (Tsrl) donde el espacio esté restringido, como en sistemas de túnel bajo cubierta y bases de mástil.

• Roldanas de 30 mm: Utilice roldanas de 30 mm para desviar cabos de alta carga, grandes deflexiones y cabos de gran diámetro.

Especificaciones

• Marca: Spinlock

• Referencias: TSR20/2, TSR20L/2, TSR20/3, TSR20L/3, TSR20/4, TSR20L/4, TSR30/2, TSR30L/2, TSR20/5, TSR20L/5, TSR30/3, TSR30L/3, TSR20/6, TSR20L/6, TSR20/7, TSR20L/7, TSR30/4, TSR30L/4, TSR20/8, TSR20L/8, TSR30/5, TSR30L/5, TSR20/9, TSR20L/9, TSR20/10, TSR20L/10, TSR30/6, TSR30L/6, TSR30/7, TSR30L/7, TSR30/8, TSR30L/8, TSR30/9, TSR30L/9, TSR30/10, TSR30L/10
